天津團泊自行車館 ? 鋼結構設計
建設地點： 天津市 | 項目規模： 8.17萬平方米 | 竣工時間： 2013年 |
天津團泊自行車館是第六屆東亞運動會的主要場館，用地面積 8.17萬平方米，總建筑面積2.82萬平方米，建筑總高度40.2米。

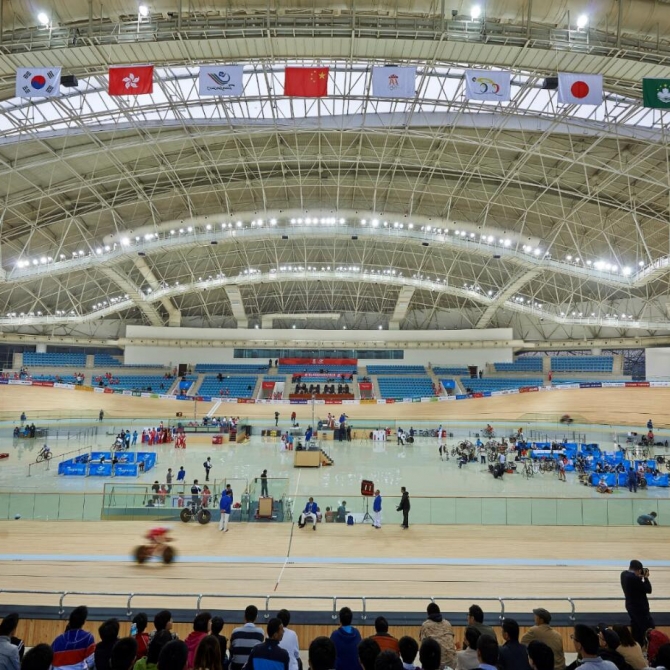

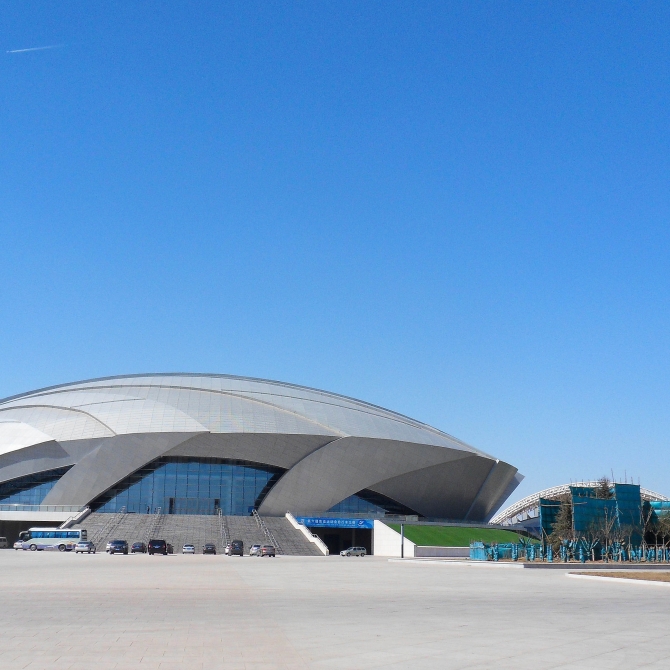

場館整體造型類似自行車比賽選手所戴的頭盔。屋蓋主體采用桁架和雙層網殼組合的空間結構，網殼周邊采用環向鋼索弦支。屋蓋從周邊支撐向外設單層網殼懸挑延伸并局部向下延伸。屋蓋周圈支撐在24個圓截面混凝土柱上。結構整體平面投影為橢圓形，長軸跨度126米，短軸跨度100米，矢高18米，柱頂支撐標高19米。
技術特點：網殼結構體系獨特，安裝定位測量精度要求高、拉索施工難度大、索桿體系為新型向心關節索桿體系。

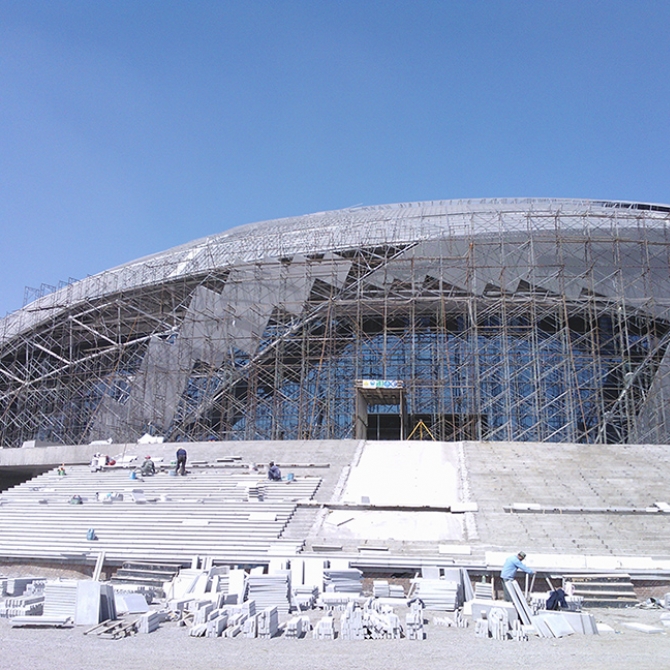

在項目設計和施工過程中，注重科研與設計的緊密結合，從設計從提煉技術開展研究，通過科研成果的應用實現設計技術的創新，特別是以自行車館相關技術為背景的科研課題“東亞運動會自行車館弦支穹頂結構施工及健康監測關鍵技術“已經獲得天津市建設和交通委員會項目立項支持。在項目施工過程中已結合課題安排對結構進行了施工過程中的監測，并在其使用過程中進行健康監測，相關技術數據和研究成果將為類似工程設計和施工提供重要的依據和參考。
