天津中醫藥大學體育館 ? 鋼結構設計
建設地點： 天津市 | 項目規模： 1.7萬平方米 | 竣工時間： 2017年 |

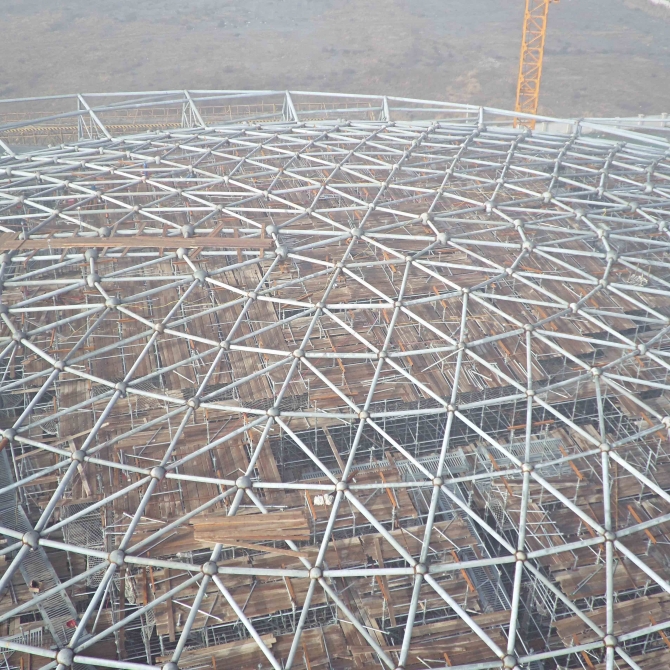

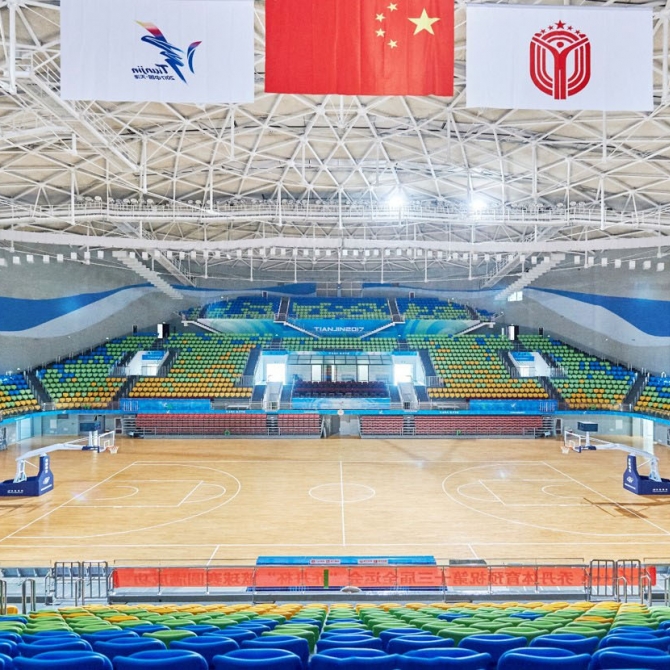

天津中醫藥大學新建體育館項目屋蓋平面投影為橢圓形，主館屋蓋跨度長軸105米，短軸86米，通過方案比選確定采用橢圓拋物面弦支穹頂結構，上層單層網殼網格形式采用凱威特-施威德勒型，矢高6.5米，局部無柱處設置局部桁架，從而形成不連續周邊支承大跨度弦支穹頂結構。外部結合建筑造型設置徑向桁架和環桁架，并與主體結構及屋蓋弦支穹頂結構相連。
支座用成品彈簧支座，能夠有效傳遞豎向荷載，并通過適當?shù)乃阶冃危行п尫艤囟葢?yīng)力，降低對下部結構的水平反力，減小下部結構設計負擔，進一步通過優化分析，確定了彈簧支座的技術指標。

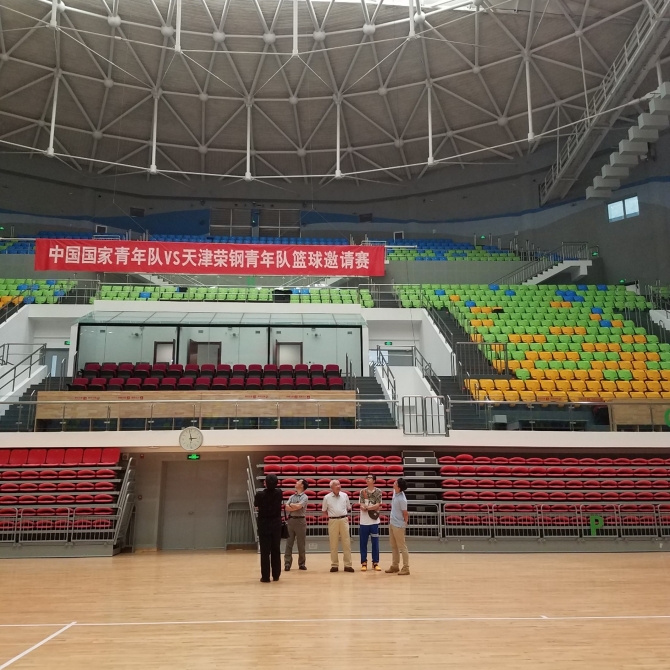

弦支穹頂撐桿上節點采用一種把球內加勁板和斜拉索耳板合而為一的新型焊接節點構造，避免了一般采用鑄鋼節點引起的工期長、造價高等問題。撐桿下節點采用一種性能優于鑄鋼節點和焊接節點的鍛造節點機加工做法，特別是拉索分段節點，通過機加工車出內螺紋，直接與拉索端頭進行連接，避免了拉索端頭耳板式的連接構造，減少了傳力途徑，在滿足了結構的受力性能的同時，便于施工且經濟性好。施工過程中實施跟蹤監測，有關監測結果指導屋面弦支穹頂結構預應力施工，保證了施工質量與結構安全。
